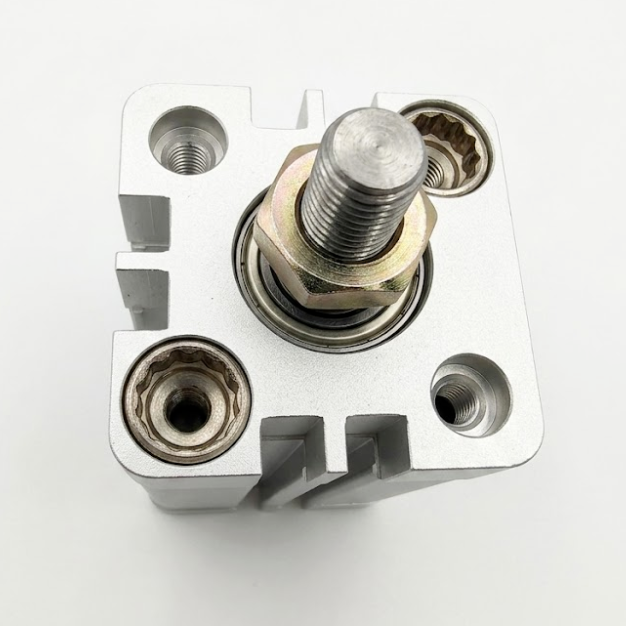

Kompaktowy cylinder pneumatyczny z serii ACE.

Standardowa macierz obrysów według typu modelu

• Standardowy kompaktowy (ACE):Średnica otworu 12–16 (maksymalny skok 30–75 mm) | Średnica otworu 20–25 (maksymalny skok 100–150 mm) | Średnica otworu 32–125 (maksymalny skok 200–300 mm).

• Modele jednostronnego działania (ASE/ATE):Otwór 12 (maks. skok 10 mm) | Średnica otworu 16–100 (maks. skok 25 mm).

• Modele kompaktowe z przewodnikiem (TACE/TACED):Wbudowane drążki prowadzące całkowicie izolujące tłoczyska od naprężeń obrotowych. Maksymalne skoki do 100 mm.

• Podwójny pręt o regulowanym skoku (ACEJ):Umożliwia dostosowywanie zakresów regulacji skoku, w tym 10 mm, 20 mm, 30 mm, 40 mm, 50 mm, 75 mm i 100 mm.

Podstawowe zalety produktu

1. Ogromna optymalizacja przestrzeni wynosząca 50%:Jego kompaktowe wymiary bezproblemowo integrują się z ciasnymi obudowami, oszczędzając znaczną przestrzeń instalacyjną w porównaniu z konwencjonalnymi konstrukcjami zgodnymi z normą ISO 15552.

2. Niezwykle trwała, twardo anodowana lufa:Wewnętrzna ściana bloku cylindrów poddawana jest zaawansowanej obróbce twardego anodowania po obróbce mechanicznej, co gwarantuje dużą odporność na zużycie i dłuższą żywotność.

3. Zaawansowane dwukierunkowe uszczelnienie dwuwargowe:W tłoczysku zastosowano strukturalne uszczelnienie dwukierunkowe ze zintegrowaną funkcją magazynowania oleju, zapewniające niskie ciśnienia rozruchowe i stabilne uszczelnienie.

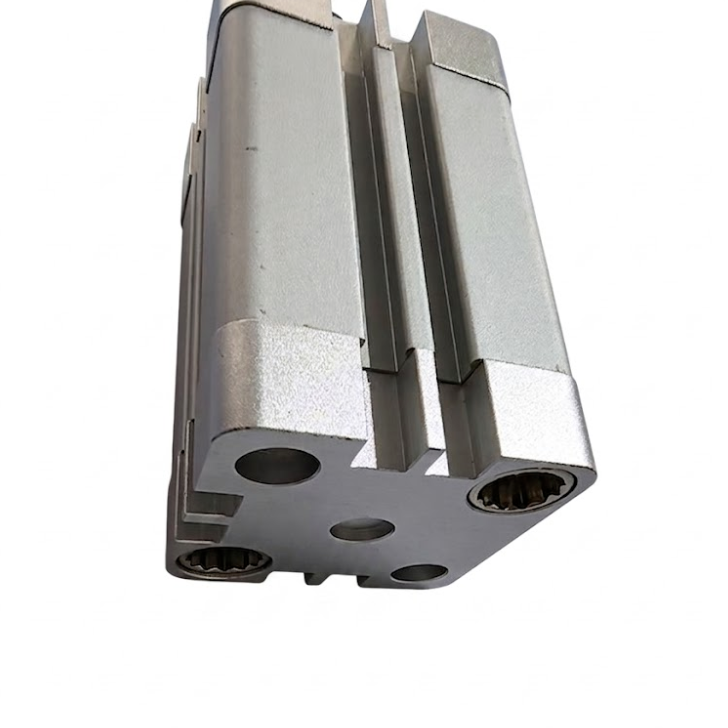

4. Zintegrowane rowki czujnika:Z trzech stron aluminiowego profilu wytłaczanego znajdują się wbudowane gniazda na czujniki zbliżeniowe, umożliwiające montaż czujnika spłukiwania bez dodatkowych wsporników.

5. Solidne gwintowane zaślepki:Przednie i tylne pokrywy są zabezpieczone za pomocą połączeń śrubowych o wysokiej wytrzymałości, co znacznie poprawia dostępność konserwacji i wytrzymałość korpusu.

Obszary zastosowań przemysłowych

• Produkcja akumulatorów litowo-jonowych:Sortowanie komórek, przyrządy pozycjonujące i moduły mocujące o wysokiej częstotliwości.

• Linie montażowe półprzewodników:Kompaktowe chwytaki do elementów elektronicznych wymagające absolutnej stabilności mechanicznej.

• Zautomatyzowane urządzenia medyczne:Siekiery laboratoryjne do transportu cieczy i urządzenia do pakowania farmaceutyków o ograniczonej przestrzeni.

• Precyzyjne urządzenia testujące:Precyzyjne ustawienie sond pomiarowych względem delikatnych przedmiotów bez uderzeń prędkości.

Często zadawane pytania techniczne i współczynniki zaufania EEAT

• P: Czy te cylindry mogą obsługiwać niesmarowane sieci zasilania powietrzem?

  • A:Tak. Seria PRIUS ACE charakteryzuje się wysokiej jakości fabrycznym smarowaniem wstępnym, pozwalającym na bardzo wydajne działanie w suchych, niesmarowanych siatkach sprężonego powietrza.

• P: Jak zamówić model z funkcją sprzężenia zwrotnego pozycji?

  • A:Dodaj przyrostek „S" w gnieździe kodu magnetycznego (np. ACE20x30-S) w celu określenia wewnętrznego pierścienia magnetycznego trwałego, kompatybilnego z podtynkowymi przełącznikami zbliżeniowymi.

• P: Czy dostępne są niestandardowe wsporniki montażowe?

  • A:Tak, PRIUS zapewnia pełną obsługę akcesoriów, w tym kołnierze (FA/FB), wsporniki stóp (LB), mocowania Clevis (CA/CB/CR) i czopy.
