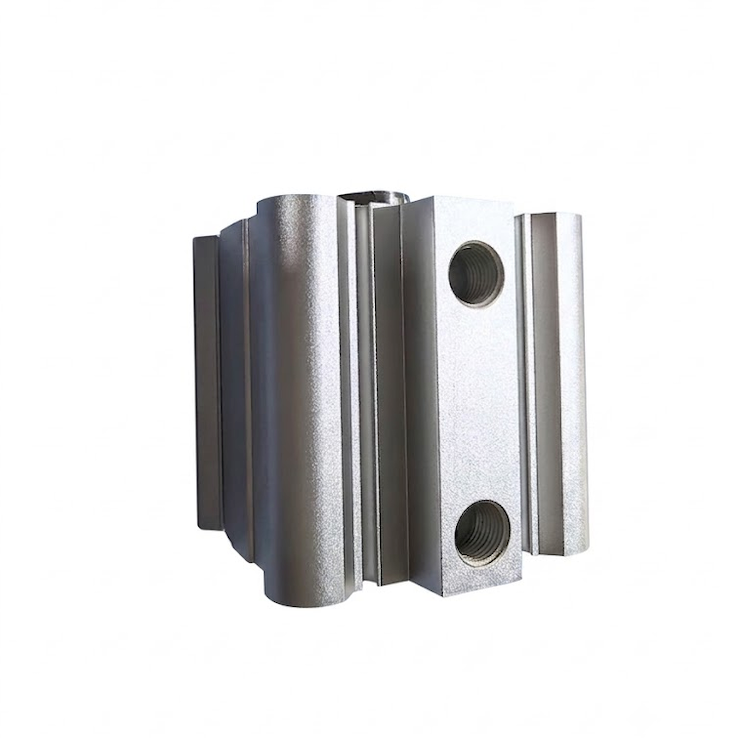

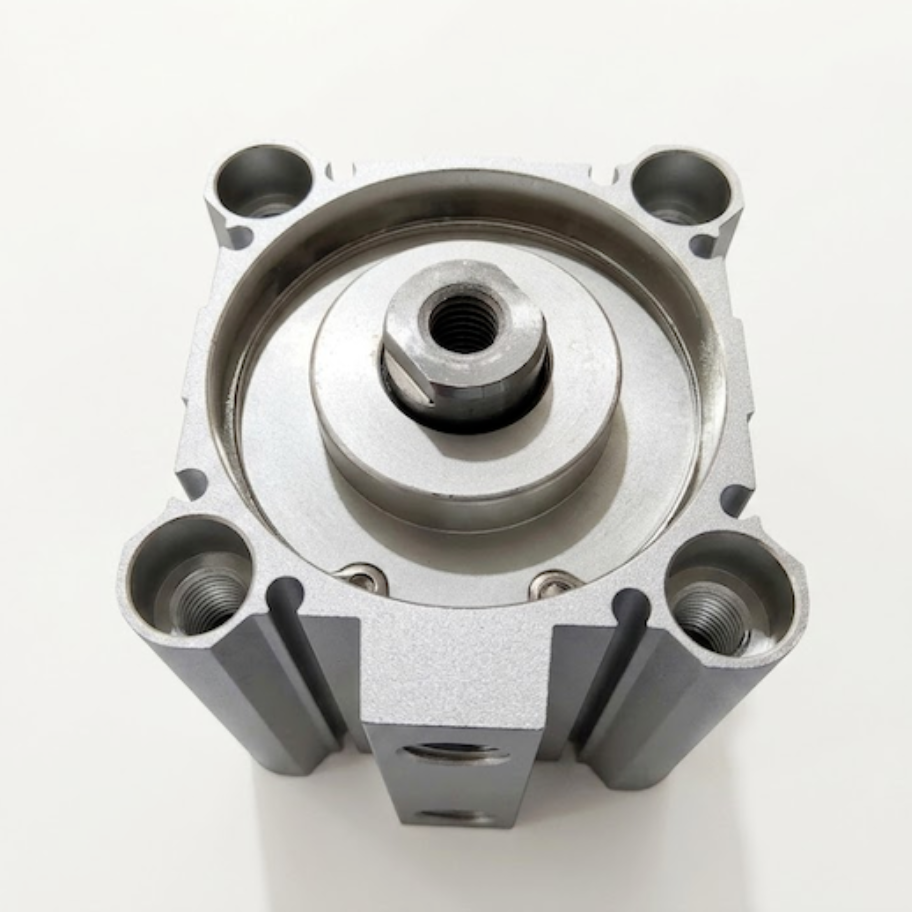

CQ2WB Series Compact Cylinder. Podwójny cylinder powietrza.
Przegląd produktu
W sprawiePRIUS serii CQ2WBjest wydajnym, kompaktowym cylindrem pneumatycznym oszczędzającym przestrzeń, wyposażonym w charakterystycznypodwójne prętya takżepodwójne działanieZaprojektowane precyzyjnie dla nowoczesnej automatyki przemysłowej,Ta seria zapewnia taką samą siłę i prędkość w obu kierunkach, zapewniając jednocześnie wyjątkową dokładność i odporność na obciążenia boczne..
Z szerokim zakresem rozmiarów otworów odΦ12 mm do Φ100 mm, seria CQ2WB jest idealnym wyborem w zakresie wymienności dla linii produkcyjnych opakowań, półprzewodników i baterii litowo-jonowych o ograniczonym oddziale na całym świecie.
-
Rodzaj produktu:Cienkiego typu kompaktowy cylinder pneumatyczny
-
Tryb działania:Podwójne działanie (przedłużanie powietrza i cofanie powietrza)
-
Konfiguracja wału:Dwukrotne pręty (dwukrotne szyby wyjściowe)
-
Rozmiary otworów (mm):12, 16, 20, 25, 32, 40, 50, 63, 80, 100
Specyfikacje techniczne i standardowa macierza ciosów
| Wielkość otworu (mm) |
Standardowy zakres uderzeń (mm) |
Głowica końcowa |
Włókno z końca pręta męskiego (opcja M) |
Wielkość portu rur |
| 12 |
5, 10, 15, 20, 25, 30 |
M3 × 0.5 |
M5 × 0.8 |
M5 × 0.8 |
| 16 |
5, 10, 15, 20, 25, 30 |
M4 × 0.7 |
M6 × 1.0 |
M5 × 0.8 |
| 20 |
od 5 do 50 (w przemianach o 5 mm) |
M5 × 0.8 |
M8 × 1.25 |
M5 × 0.8 |
| 25 |
od 5 do 50 (w przemianach o 5 mm) |
M6 × 1.0 |
M10 × 1.25 |
M5 × 0.8 |
| 32 |
od 5 do 100 (w przemianach o 5 mm) |
M8 × 1.25 |
M14 × 1.5 |
Rc 1/8 (opcja: G 1/8 / NPT 1/8) |
| 40 |
od 5 do 100 (w przemianach o 5 mm) |
M8 × 1.25 |
M14 × 1.5 |
Rc 1/8 (opcja: G 1/8 / NPT 1/8) |
| 50 |
od 10 do 100 (w przemianach 5 mm/10 mm) |
M10 × 1.5 |
M18 × 1.5 |
Rc 1/4 (opcja: G 1/4 / NPT 1/4) |
| 63 |
od 10 do 100 (w przemianach 5 mm/10 mm) |
M10 × 1.5 |
M18 × 1.5 |
Rc 1/4 (opcja: G 1/4 / NPT 1/4) |
| 80 |
od 10 do 100 (w przemianach 5 mm/10 mm) |
M16 × 2.0 |
M22 × 1.5 |
Rc 3/8 (opcja: G 3/8 / NPT 3/8) |
| 100 |
od 10 do 100 (w przemianach 5 mm/10 mm) |
M20 × 2.5 |
M26 × 1.5 |
Rc 3/8 (opcja: G 3/8 / NPT 3/8) |
Główne zalety produktu
1Wyważona siła liniowa i wyrównana prędkość
W przeciwieństwie do cylindrów z jednym prętem, w których strona pręta ma mniejszą powierzchnię na tłoku, konstrukcja podwójnej pręty zapewnia identyczne powierzchnie po obu stronach.Gwarantuje to, że siła rozciągania/prędkość oraz siła cofania/prędkość pozostają idealnie symetryczne.
2Wysoka dokładność nieobrotów i odporność na ładunek boczny
Mechanizm podwójnej pręty w sposób naturalny równomiernie rozprowadza momenty gięcia.co czyni go lepszym w obsłudze ciężkich ładunków bocznych.
3Profil efektywnego wykorzystania przestrzeni
Krótki, cienki blok cylindru pozwala na bezproblemową integrację z kompaktowymi uchwytami robotycznymi, aparaturami medycznymi i obudowami maszyn, w których standardowe cylindry z tyłem nie mogą zmieścić.
Zastosowania przemysłowe
Kompaktne cylindry pneumatyczne serii PRIUS CQ2WB są w dużym stopniu wykorzystywane w wielu sektorach inteligentnej produkcji:
-
Produkcja baterii litowo-jonowych:Moduły zaciskania i pozycjonowania o wysokiej częstotliwości podczas montażu i układania ogniw.
-
Zestaw półprzewodników i elektroniki:Precyzyjne mechanizmy wybierania i umieszczania elementów wymagające minimalnych drgań kinetycznych.
-
Automatyczne urządzenia do kontroli:Dokładne wyrównanie sond testowych z częściami docelowymi bez mechanicznej reakcji.
-
Maszyny do pakowania i etykietowania:Wielopozycyjne bramy sortowania i pchnięcia krótkotrwałe.
Często zadawane pytania techniczne
P1: Jakie są różnice między CQ2WB a CDQ2WB?
A:W sprawieCQ2WBjest wersją standardową bez wbudowanego pierścienia magnetycznego na tłoku, oferując nieco lżejszą wagę.CDQ2WBZapewnia również możliwość włączenia do układu magnetycznego wnętrza korpusu tłoka, umożliwiając twórcom montaż zewnętrznych automatycznych przełączników (takich jak czujniki magnetyczne bliskości) na rowach korpusu (Zkod) w celu monitorowania limitów uderzeń.
P2: Czy ta seria cylindrów wymaga ciągłego smarowania olejem?
A:Każdy cylinder kompaktowy PRIUS jest wstępnie smarowany wysokiej jakości, odpornym na zużycie tłuszczem syntetycznym podczas montażu fabrycznego.znacząco zmniejsza koszty utrzymania.
P3: Czy wątki portu lotniczego NPT lub G (BSP) są dostępne do rozmieszczenia międzynarodowego?
A:Tak. podczas gdy Rc nitki są obrobione jako standardowe dla średnich do dużych rozmiarów otworów, możemy zapewnićPrzędza G (TF)a takżeWątki NPT (TN)spełnienie regionalnych norm montażu rur na specjalne żądanie inżynieryjne.
Standardy jakości i zaufanie techniczne
-
Wymienność komponentów:Całkowicie odpowiada międzynarodowym standaryzowanym wymiarom dla cienkiej butli.
-
100% inspekcji przed wysyłką:Każda jednostka przechodzi obowiązkowe fabryczne testy ciśnienia, integralności uszczelnienia i niskociśnieniowego wycieku.
-
Autor techniczny:Dokument sporządzony i certyfikowany przez PRIUS Pneumatic Engineering Group.
-
Wsparcie CAD 3D:Dla- Krok.lub.IGSGeneracja modelu, proszę wysłać e-mail do naszego działu inżynierii z finalizacją konfiguracji modelu.
